水表的工作原理是什么呢？

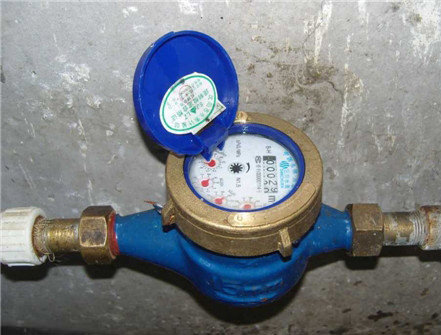

　　實際上很簡單，因為水表的殼體是固定的，其內部的體積是固定的，而水是流動的，它推動一個葉輪旋轉，每當葉輪旋轉一圈，就有一恒定體積的水流過。因此，只要把葉輪旋轉的圈數累計下來，乘以這一恒定體積，就可以得到流過的總的水量。原理我們已經清楚了，那么來具體看看水表的里面是什么樣吧，因為為了防止用戶作弊，蓋子上有鉛封，不允許打開。

　　水表結構——多流束水表

　　多流(束)水表：水流通過水表時，有多束(股)水流從葉輪盒四周流人，驅動葉輪旋轉。這種水表的公稱口徑一般為15mm～150mm。

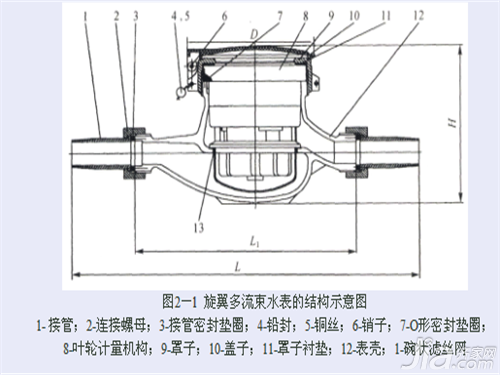

　　旋翼多流束式水表由表殼、中罩、表玻璃、密封墊圈、計量機構、計數機構和濾水網等組成。水流沖擊葉輪后，葉輪開始轉動，所轉圈數通過計數機構累計，記錄顯示通過水表的水量。

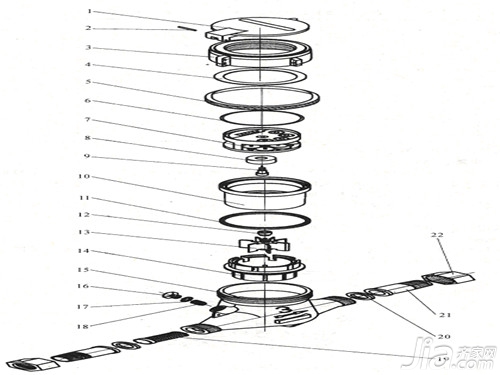

　　圖2：旋翼多流束水表的結構展開圖

　　1－表蓋；2－軸銷；3－銅罩；4－罩子襯墊；5－表玻璃；6－O形密封圈；7－計數器；8－防磁環；9－中心齒輪，10－齒輪盒；11－墊圈；12－磁鋼座；13－葉輪；14－葉輪盒；15－表殼；16－調節螺釘；17－調節螺釘墊片；18－調節塞；19－濾水網；20－接管墊片；21－接管；22－連接螺母

　　水表結構——各個部件的作用

　　1、表殼、中罩、表玻璃

　　表殼、中罩、表玻璃和密封墊圈一起組成一密封體，使表殼內被測水不致滲漏至表外。按**標準規定，水表應能承受水壓1.6MPa、持續15min和水壓2.0MPa、持續1min的壓力試驗。因此，表殼、中罩和表玻璃均應滿足上述要求。

　　表殼材料一般采用灰鑄鐵(HT l50，見GB 9436—1988)或鑄造鉛黃銅(ZcuZn40Pb2，見GB ll76—1987)。中罩材料一般采用鑄造鉛黃銅(ZcuZn40Pb2，見GB 1176—1987)。表玻璃應采用符合JB/T 8480—1996的鋼化玻璃。

　　2、計量機構

　　計量機構主要由齒輪盒、葉輪盒、整體葉輪、頂尖、調節板等組成。計量機構是水表的“心臟”，它對水表的計量性能和耐用性起著關鍵的作用。

　　3、計數機構

　　計數機構常稱為計數器，常見的形式有指針式、字輪式和指針字輪組合式。

　　4、濾水網

　　國內自來水質近年來明顯提高，但部分管線難免還存在銹垢、麻絲、鐵屑及砂礫等雜質，這些雜質隨著水流*終來到水表進口處。為防止雜質進入水表機芯，造成水表故障，故在水表進口端均裝有濾水網。常用的為碗狀濾水網，安置在葉輪盒的外面，這種結構容垢能力較大，且即使堵塞一部分網孔后對計量能力也影響較小；另一種為筒狀濾水網，安置于水表表殼的進水一方，效果比碗狀濾水網差。
