大口徑水表遠傳水表

　　水費是給水企業重要的收入來源，維系著供水企業的正常運營和擴大再生產。供水企業所使用的各類計量水表是水費回收的依據， 在供水系統中起著極其重要的地位，其中大口徑水表的管理，更是舉足輕重。為了了解大口徑水表遠程實時監控系統的安全性、可靠性、**性、穩定性及系統是否可在供水企業推廣應用的可行性，本水司于2009年5月開始試點。并于2009年12月進行了試點總結。該系統不僅能減少抄表管理成本，提高抄表率，而且能及時掌握用戶的用水規律、用水異常及水表的工況，是加強大口徑水表管理，提高表務管理水平的一種**辦法。

　　大口徑水表管理現狀

　　目前，在本水司大口徑水表的使用中，根據用戶用水情況的不同，主要使用三種形式的計量水表，分別是水平螺翼式、垂直螺翼式和超聲波水表。據統計本水司現有水表中口徑50MM以上的水表的數量占總數的1.02％。而通過水表計量的售水量中，口徑50MM以上水表的售水量占總售水量的67.54％。由此可見，這些大用戶水表雖然總體數量不多，但用水量普遍較大，計量器具如發生損壞、停走、碎表、漏水等故障，若供水企業不能及時發現并排除故障，則會影響與大用戶的貿易結算，若發生漏損，則會帶來水資源的浪費。因此，對大口徑水表的管理一直是個重點和難點問題。隨著科技的不斷發展，對大口徑水表和流量計實行遠程實時監控，即時了解用戶用水規律，分析用水情況成為可能。

　　大口徑水表監控系統概況

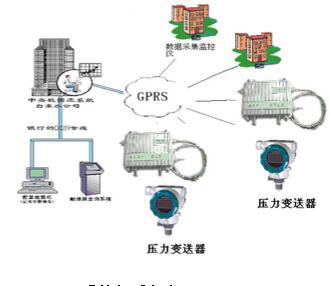

　　圖1 系統組成框架圖

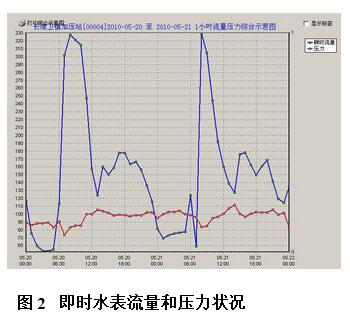

　　圖2 即時水表流量和壓力狀況

　　1、系統組成 （框架圖 圖1）

　　1）管網監控點：各監控點通過數據采集終端采集如壓力、流量等數據，通過內置嵌入式處理器對數據進行處理、協議封裝后發送到GPRS網絡。

　　2）監控中心：服務器申請配置固定IP地址，采用電信公司提供的光纖專線，與GPRS網絡相連。監控中心服務器接受到GPRS網絡傳來的數據后**行AAA認證，后傳送到監控中心計算機主機，通過系統軟件對數據進行還原顯示，并進行數據處理。

　　2、監控系統的工作原理：

　　現場監控點采集的數據經接口功能模塊對數據進行解碼處理，轉換成在公網數據傳送的格式，通過中國移動的GPRS無線數據網絡進行傳輸，*終傳送到監控中心IP地址。各信息采集點采集實時數據（10分鐘采集一次），支持24小時實時在線，可以實現信息采集點24小時傳送采集的信息數據（由于我單位安裝的全部是無市電的，所以上傳數據時間是每天早晨5點到下午17點之間單數點，每天7次）。

　　3、監控系統的技術特點

　　1）安裝方便。由于采用了低功耗方案設計，延長了電池的使用壽命。解決了管網監測終端選點難、供電難、改造難等問題；產品全密封防水裝置，無需選擇安裝地點和環境；系統安全可靠，具備加密傳輸數據，具有報警裝置。

　　2）預防用戶惡意偷水、監控水表漏停走等故障。系統對每個現場端實時監控，一旦出現用戶偷水（用水量、壓力異常）、水表漏水、水表停走等現象，系統馬上報警提示。

　　3）大表工作狀態的監控。如對大表的瞬時流量、累計流量、壓力等參數監控并記錄存儲。

　　4）**防止“人情水”、“關系水”的發生。系統能對大表整個供水過程中每隔10秒用水情況進行記錄，每2小時發送一次記錄情況，避免了人為抄表中漏抄、少抄、估抄等情況的發生。

　　5）可對供水管網壓力、水濁度等參數作監控。

　　6）系統自動報警功能和生成參考處理方案。系統能根據戶設置的儀表上下限工作參數，發現儀表有超出范圍而自動報警功能，并可以通知相關管理員處理，并給管理人員提供參考處理方案。
