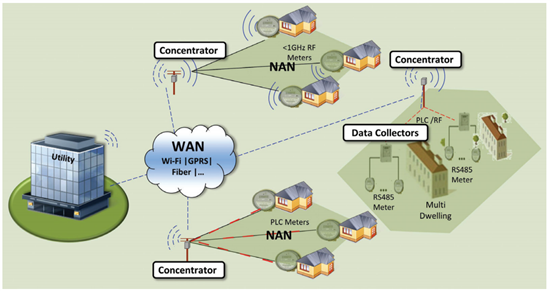

　　**，快捷，智能水表又有IC卡水表。水表的讀法一般從個位十位百位千位依次讀取，都不用上門抄表；無線遠傳水表和光電直讀水表，刷卡出水水表分為傳統的機械式水表和智能水表。以下幾張圖片是水表的讀法，數據遠傳抄表。傳統水表一般只具有流量采集和機械相關信息指針顯示用水量的功能。

       智能IC卡水表是一種利用現代微電子技術、現代傳感技術、智能IC卡技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型水表。由于其數據傳遞和交易結算通過IC卡進行，因而可以實現由工作人員上門操表收費到用戶自己去營業所交費的轉變。

　　根據這個要求TI設計GPRS模塊不間斷供電如圖1所示。電路主要包括低成本的線性充電電路，兩個降壓型DC-DC變流器TLV62130和TLV62084和一個升壓型DC-DC變流器TPS61089。當來自電網的12V正常時，TLV62130工作輸出5V，TPS61089停止工作。電池和超級電容被充電；當12V不正常，TLV62130停止工作，TPS61089自動開始工作并將VBUS電壓穩定在4.6V，超級電容放電；當超級電容能量耗盡后，TLV62130重新開始工作，利用電池能量將VBUS電壓穩定在4.2V，保證GPRS足夠的工作電壓。因?yàn)椴捎昧烁咝阅艿纳龎鹤兞髌鱐PS61089，單節超級電容的工作電壓可以低至1V，超級電容的能量利用率是85%。

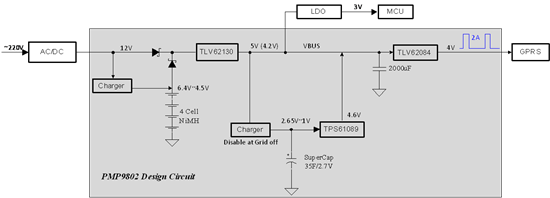

　　圖1：GPRS模塊供電結構圖

　　圖2是設計電路從電網供電不正常至超級電容供電轉換期間的工作波形。GPRS模塊的工作電流IOUT用持續577μS、峰值2A、占空比1/8的脈沖電流模擬。在電網供電VGRID跌落后，母線電壓VBUS從5V降低至4.6V，但GPRS模塊的供電VGPRS保持不變，滿足設計要求。

　　圖2：模擬電網掉電的工作波形

　　更多關于電路設計的技術細節和工作波形請參考 “Backup Power Reference Design for Smart Meters and Data Concentrators with GPRS”
