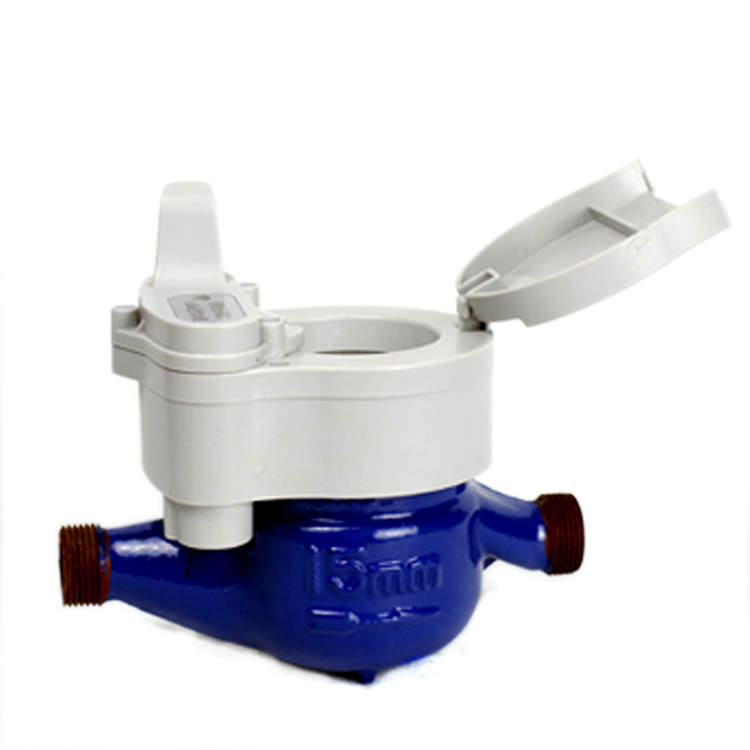

水表的選用

　　一般情況下，公稱直徑小于或等于50MM時，應采用旋翼式水表，公稱直徑大于50MM時，應采用翼式水表，當通過流量變化幅度很大時，應采用復式水表，在干式和濕式水表中，應優先采用濕式水表。確定水表的公稱直徑時，應考慮以下原則：

　　(1)當用水均勻時，應按設計秒流量不超過水表的額定流量來決定水表的公稱直徑。當設計對象生活(生產)—消防共用的給水系統時，水表的額定流量不包括消防流量，但應加上消防流量復核，使其總流量不超過水表的*大流量限值。

　　(2)當生活(生產)用水為不均勻用水，且其連續高峰負荷每晝夜不超過2—3H時，設計中可按設計秒流量不大于水表*大流量表決定水表公稱直徑。

　　(3)新建住宅的分戶水表，其公稱直徑一般可采用15MM，但如住宅中裝有自閉式大便器沖洗閥時，為保證必要的沖洗強度，水表的公稱直徑不宜小于20MM。

　　3，水表的安裝

　　(1)水表應安裝在便于檢修和讀數，不受曝曬、凍結、污染和機械損傷的地方。

　　(2)螺翼式水表的上游側，應保證長度為8—10倍水表公稱直徑的直管段， 其它類型水表的前后，則應有不小于300MM的直線管段。

　　(3)旋翼式水表和垂直螺翼式水表應水平安裝，水平螺翼式和容積式水表可根據實際情況確定水平、傾斜或垂直安裝，垂直安裝時，水流方向必須自下而上。

　　(4)對于生活、生產、消防合一的給水系統，如只有一條引入管時，應繞水表安裝旁通管。

　　(5)水表前后和旁通管上均應裝沒檢修閥門，水表與表后閥門間應裝設泄水裝置。

　　為減少水頭損失并保證表前管內水流的直線流動，表前檢修閥門宜采用閘閥。住宅中的分戶水表，其表后檢修閥及專用泄水裝置可不設。

　　(6)當水表可能發生反轉、影響計量按*大小時流量選用水表時，應在水表后設止回閥。

　　(7)室內水表安裝可參照S/45。

　　二、流量計

　　1. 略。

　　2．差壓流量計

　　差壓流量計由節流裝置和差壓計組成，其中節流裝置是在管道中產生流量測量的信息——“差壓”的元件，差壓計則是流量計L的顯示裝置。節流裝置包括節流件、取壓裝置和前后導壓管三部分。

　　(1)節流件的類型和特點

　　(2)節流裝置的安裝

　　1)節流裝置應安裝在被測介質**充滿的管段上。

　　2)節流裝置應安裝在管徑不變的水平管段上；垂直安裝時，管內介質流向應保持自下而上。

　　3)節流裝置的幾何圓心應與工藝管道的幾何圓心相重合，其*大允許偏差為0．0LD(D為管道內徑，下同)。節流裝置的端面應和管道軸線垂直。

　　4)節流裝置安裝處前后20范圍內，管道內表面應光滑、無明顯凹凸現象， 其內徑偏差不應超過下列規定：

　　當(D／D)2＞0．55時，為土0．005D；

　　當(D／D)2＜0．55時，為土0．02D(D為節流件短孔內徑)。

　　5)．安裝前應正、確找準會裝方向：孔板銳邊部分小口應迎著流束方向，噴貿曲面部分大口應迎著流束方向。

　　6)節流裝置的上、下游側均要求一定長度的直管段，在這一管段上不得安裝任何其它部件；節流裝置上、下游側所必須的直管段長度，
